oder man bedient sich der Möglichkeit über ein Externes EEprom Daten abzuspeichern.
Das interne EEprom hat den Vorteil das es sowieso verfügbarer Speicher ist, allerdings mit begrenzter Kapazität.
Das Externe EEprom hat meist je nach Baustein mehr Kapazität , bedeutet aber mehr Schaltungsaufwand.

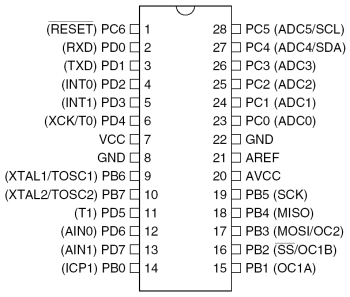

Gehen wir von einem Atmega 8 aus
Zur I2C Übertragung werden außer Masse nur zwei Leitungen benötigt. Einmal die Datenleitung SDA und eine Taktleitung SCL.
Die Leitungen SDA und SCL müssen über PullUp Wiederstände auf Vcc ( in diesem Fall auf +5 Volt ) gezogen werden.
Die größe der Widerstände muss man sich anhand des Datenblattes (Phillips I2C Spezifikation ) berechnen, hier verwende ich Widerstände mit ca 1,8 KOhm.
Der Atmega prüft zuerst die Pegel der Leitungen SDA und SCL, wenn beide Leitungen High führen weiß der Atmega das der Bus frei ist,
erst dann erzeugt der Atmega ein Startsignal welches die Datenleitung SDA auf Masse zieht, allerdings bleibt die Taktleitung SCL auf High.
Damit hat der Atmega dann den Bus für sich beschlagnahmt, anschließend sendet der Atmega die Adresse des EEprom.
Diese Adresse ist ein Byte groß.
Adress - Byte
| Bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
|---|---|---|---|---|---|---|---|---|
| Vorgegebene intern verdrahtet Adress-Bit des EEprom | Vorgegebene intern verdrahtet Adress-Bit des EEprom | Vorgegebene intern verdrahtet Adress-Bit des EEprom | Vorgegebene intern verdrahtet Adress-Bit des EEprom | Bits werden am EEprom durch Brücken festgelegt | Bits werden am EEprom durch Brücken festgelegt | Bits werden am EEprom durch Brücken festgelegt | 1=Leseoperation 0=Schreiboperation |
|
PIN 3 am |
PIN 2 am EEprom | PIN 1 am EEprom | PIN 7 am EEprom |
Bleibt hingegen die Datenleitung SDA HIGH dann weiß der Atmega das er kein EEprom gefunden hat, auf Grund des vorher gesetzten Bit 0 ( im obrigen Adress-Byte) weiß der Atmega nun ob er im EEprom lesen oder schreiben soll.

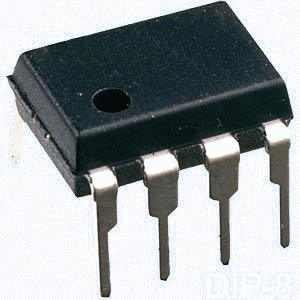

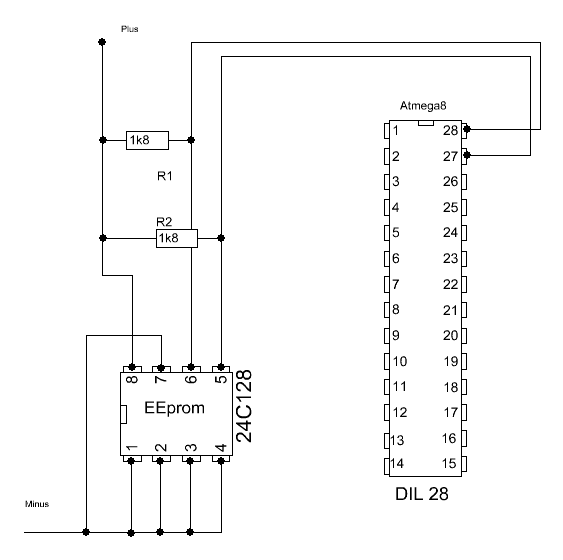

Abbildung eines EEprom 24C128, wobei die EEproms 24C64 und 24C256 die gleiche Anschlussbelegung vorweisen Datenblatt hier :
| EEprom 24C128 | |||||
|---|---|---|---|---|---|
| Pin | Anschluss | Funktion |
Beschreibung | ||
| 1 | A0 | Pin für Adresseinstellung |
Auf Masse | Adresse 0 | Damit haben wir die Adresse des EEprom auf 000 gesetzt |
| 2 | A1 | Auf Masse | Adresse 0 | ||
| 3 | A2 | Auf Masse | Adresse 0 | ||
| 4 | GND | Masse |
Auf Masse legen ( Minus) | ||
| 5 | SDA | Datenleitung |
Über einen PullUp Widerstand auf Pin 27 des Atmega | ||
| 6 | SCL | Taktleitung |
Über einen PullUp Widerstand auf Pin 28 des Atmega 8 | ||
| 7 | WP | Schreibschutz |
Auf Masse | Damit ist der Schreibschutz aufgehoben | |
| 8 | Vcc | Versorgungsspannung |
+ 5 Volt Versorgungsspannung | ||
Zum
Speichern der Daten wurden I2C-EEPROMs des Typs ST24C128 gewaehlt.
Der
Speicherbaustein hat eine Kapazität von 16384 X 8 Bit also 128 Kbits
und wird hardwareseitig ueber die Pins 1 und 2 und 3 Adressiert,indem
der jeweiligen Pin auf 5V (high)
oder Masse (low) gelegt wird.
Somit
koennen maximal 8 EEPROMs ueber einen Bus adressiert werden.

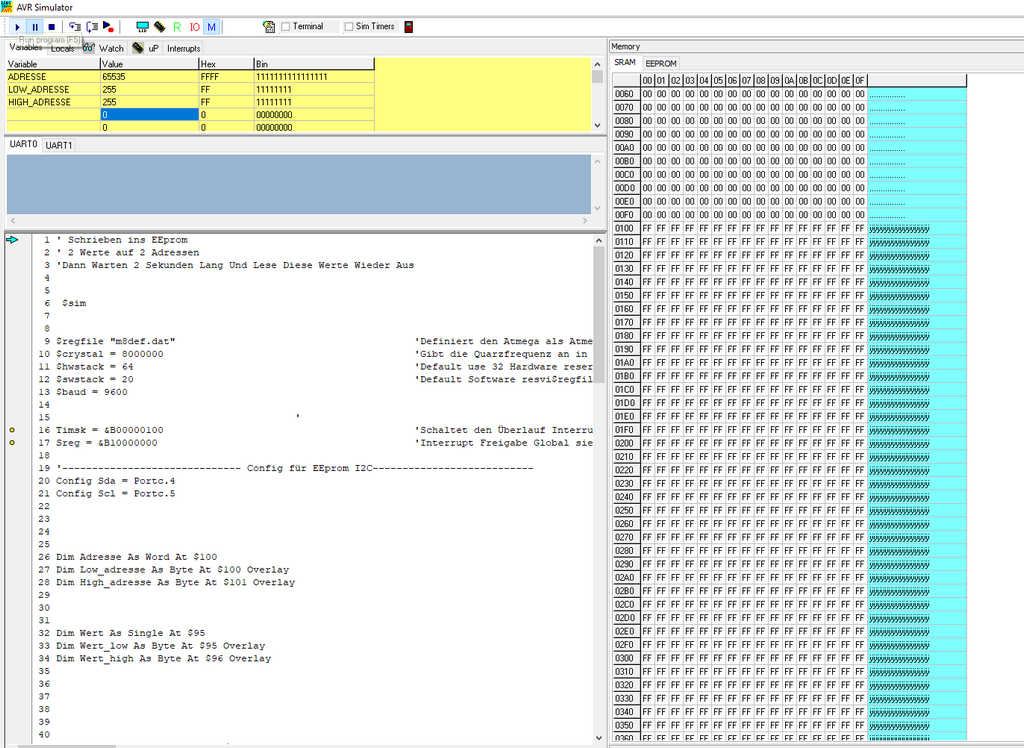

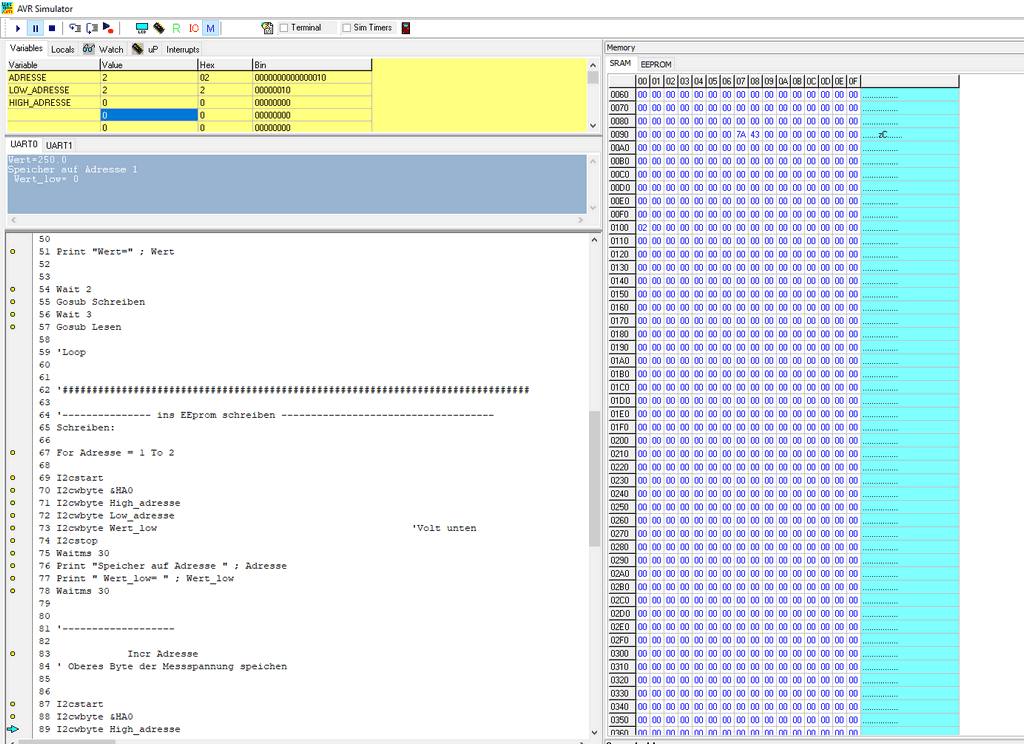

Die Adressen werden in High und Low aufgeteilt, angesprochen wird zuerst die HIGH Adresse dann die Low.
| Dim Adresse As Word AT $100 |
Adresse wird als Word Variable ab Adresse 100 abgelegt |
|
| Dim Low_Adresse as Byte At $100 Overlay |
Zeiger der auf die ersten 8 Bit der Adresse im Speicher zeigt |
|
| Dim High_Adresse as Byte At $101 Overlay |
Zeiger der auf die zweiten 8 Bit der Aderesse im Speicher zeigt |
'--------------------------------------------------------------------------'
' Test zum beschreiben und auslesen des I2C EEprom 24C128
' '
' Ausgabe fortlaufender Nummerierung auf dem Display und dem
Terminalprogramm '
'------------------------------------------------------------------
' '
'Testprogramm für ATmega8 '
'Der gesendete Text kann mit dem Hyperterminal von Windows angezeigt
werden' '
'Einstellungen am Hyperterminal: '
' Bits pro sekunde: 9600 '
' Datenbits : 8 '
' Parität : keine '
' Stoppbits : 1 '
' Flusssteuerung : keine '
'Display an folgenden Pins
'B5 = Enable
'B4 = RS
'B3 = DB7
'B2 = DB6
'B1 = DB5
'B0 = DB4
$regfile = "m8def.dat"
$crystal = 3686400
Config Sda = Portc.4
Config Scl = Portc.5
Dim X As Byte
Dim A As Byte
Dim B As Byte
Dim Lesen As Byte
Cls
'----------schreibe ins eeprom-------------
Do
For A = 1 To 10 ' Schleifenanfang
Incr X ' Variable X wird bei jedem Schleifendurchgang um eins hochgezählt
I2cstart ' Starte I2C
I2cwbyte &HA0 ' Geräteadresse senden
I2cwbyte 1 ' High Speicheradresse senden
I2cwbyte A ' Low Speicheradresse Senden
I2cwbyte X ' Sende Wert aus Variable X
I2cstop ' I2C Stop
Waitms 10 ' Pause von 10 Millisekunden
Locate 1 , 1 ' Display Cursor in Zeile 1 Spalte 1 setzen
Lcd "ins EEprom= " ; X ; "" ' Diplayanzeige der Variable X
Print " ins EEprom= " ; X ; "" ' Terminal Anzeige der Variable X
Waitms 500 ' Pause
Next A ' Schleifenende
'-----------lese aus eeprom-------------------
For B = 1 To 10 ' Schleifenanfang
I2cstart
I2cwbyte &HA0
I2cwbyte 1
I2cwbyte B
I2cstart
I2cwbyte &HA1
I2crbyte Lesen , Nack
I2cstop
Locate 2 , 1
Lcd "Lese EEprom =" ; Lesen ; ""
Print "Lese EEprom = " ; Lesen ; ""
Waitms 500
Next B
Loop
End
Nachden die hochgezählten Werte abhängig der Vorgabe im Schleifenaufruf hier z.B 10 im Eeprom gespeichert ist wird der Wert unter Zuhilfenahme der Schleife B wieder aus dem EEprom ausgelesen , das Schreiben sowie das Lesen wird im Display sowohl auch mit dem Terminal Programm zur Anzeige gebracht.
