Ein Tyristor ist eine gesteuerte Diode für Gleichstrom Anwendungen.
Der Tyristor kann mit einer einfachen Steuerspannung am Gate Anschluss in den leitenden Zustand gebracht werden.
Ist der Tyristor erst einmal leitend verweilt der Tyristor in diesen Zustand auch ohne weiter anliegenden Steuerspannung.
Dieser Zustand bleibt so lange erhalten bis sein Mindeststrom in der Anode-Kathoden Strecke wieder unterschritten wird.
Dann nämlich geht der Tyristor wieder in den nicht leitenden Zustand über.
Es wird folglich mit einen Tastendruck die Lampe eingeschaltet.
Um sie wieder Aus zu schalten muss der Mindeststrom ( Haltestrom) einmal unterschritten werden,
also im vorliegenden Fall durch kurz zeitiges unterbrechen der Betriebsspannung.
Der mindest Halte Strom bei einen Thyristor vom Typ TIC 106 liegt bei ca. 5mA.
Der Gate strom sollte dabei die im Datenblatt angegebene Grenze von 200uA nicht überschreiten.
Also ist es erforderlich einen Widerstand in der Gate Strecke ein zu setzen.
Es ist auch möglich den Tyristor mit einer externen Spannung an zu steuern.
Die Spannung ist natürlich vom Typ abhängig, beim TIC 106 werden mindestens 0,5 Volt benötigt.
| Typenbezeichnung |
Anschluss |
Haltestrom |
Steuerspannung |
Max Spannung |
Max. Strom |
Beschreibung
|
| BT 137 |
 |
|||||
| TIC 106 D |
|
IH =5mA |
VGT=0,6V |
VDRM= 400V |
3,2A |
Die Spannung am
Gate (VGT) muss ca 0,6 Volt höher liegen als die
Kathode um den Tyristor durch zu schalten. Der Haltestrom (IH) muss unter 5 mA liegen um den Tyristor wieder zu sperren. Die maximal Spannung (VDRM) zwischen Anode und Kathode beträgt hier 400Volt |

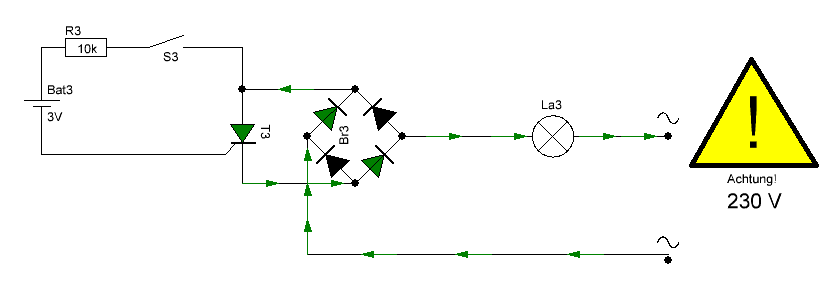

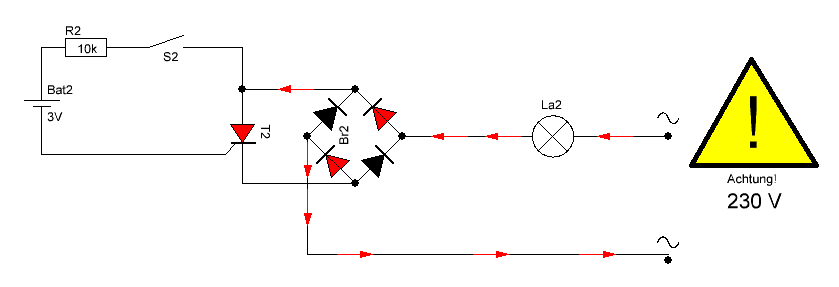

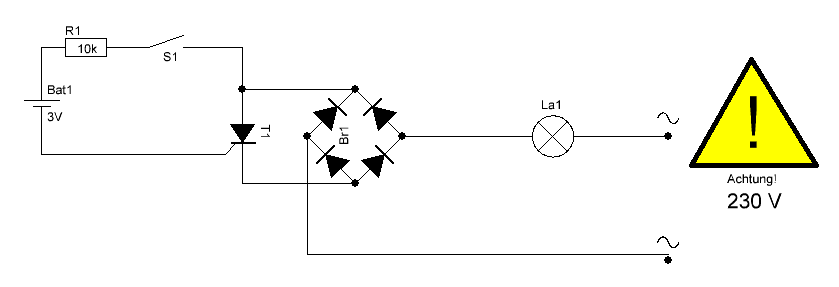

Aber Vorsicht es besteht keine galvanische Trennung zwischen Netzspannung und Batteri.
Der Thyristor ist ein Typ TIC 106 es können natürlich auch kompatible benutzt werden.
S2 geschlossen ist.
